Introducción

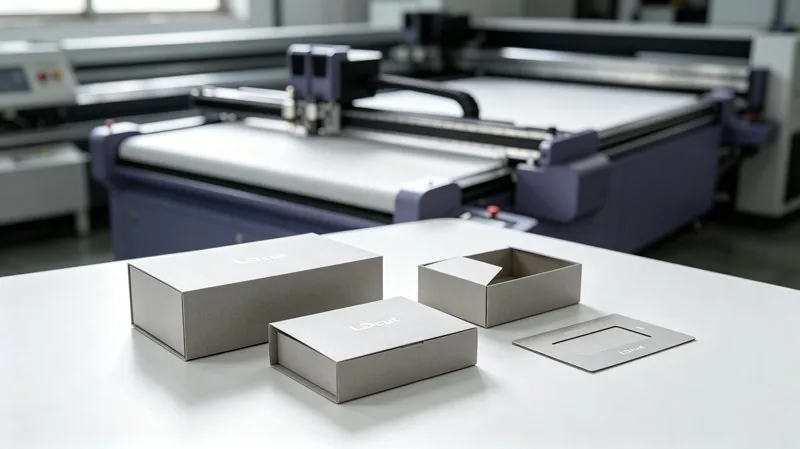

Los equipos de empaque recurren a una cortadora digital cuando el trabajo pasa de "¿podemos cortar esto?" a "¿podemos cortarlo de forma consistente, en volumen y sin matrices?". La cartulina y el cartón gris son dos de los sustratos de empaque más comunes, y ambos favorecen una cortadora plana por cuchilla sobre cuchillas manuales o láser. Esta guía explica cómo las máquinas LDCUT procesan estos materiales, qué cabezales realizan el trabajo y cómo emparejar un modelo con su volumen de producción.
Para un marco completo de compra según materiales y presupuesto, comience con nuestra guía completa de máquinas de corte digital. Para el mapa de herramientas por material, consulte nuestra guía de compatibilidad de materiales.
¿Qué es el Corte de Cartulina y Cartón Gris?
Aunque ambos son a base de papel, se encuentran en extremos opuestos del rango de grosor y requieren cabezales distintos.
- Cartulina: papel grueso o cartoncillo ligero. En una plana LDCUT normalmente se corta con la cuchilla arrastre DCT (cortes limpios totales o de beso en material fino de aprox. 0,1-3 mm) y se relieva con el cabezal de relieves CCT para plegar sin agrietarse.
- Cartón gris (también llamado cartón gris o chipboard): papel rígido usado en cajas rígidas y cubiertas duras. Se ranura en V con el cabezal de corte en V VCT para que los paneles plieguen en paredes de caja nítidas, y luego se relieva con CCT para las líneas de bisagra.
Toda máquina de las series K/L de LDCUT incluye de serie la cuchilla oscilante EOT, y los cabezales DCT, CCT, KCT y VCT se seleccionan según su combinación de materiales dentro del mismo sistema de herramientas intercambiables. Eso significa que una sola plataforma pasa de exhibidores de cartulina a cajas rígidas de cartón gris simplemente cambiando cabezales, no máquinas.
Mapa de Cabezales de Corte
| Material | Cabeza principal | Qué hace | Cabeza LDCUT |
|---|---|---|---|
| Cartulina | Cuchilla arrastre DCT | Corte total / de beso de cartulina fina 0,1-3 mm, sigue contornos complejos | Seleccionable |
| Cartulina | Relieve CCT | Líneas de plegado para dobleces limpios, sin dañar la superficie | Seleccionable |
| Cartón gris | Corte en V VCT | Ranura en V para pliegues nítidos en caja rígida | Seleccionable |
| Cartón gris | Relieve CCT | Relieve sin agrietar la superficie | Seleccionable |
Vea la línea completa de cabezales y las etiquetas de material en nuestra página de Herramientas de Corte.
Dónde se Usa el Corte de Cartulina y Cartón Gris
Estos dos sustratos cubren la mayor parte del empaque estructural y el trabajo de exhibición impresa. Entre las aplicaciones comunes y reales se incluyen:
Aplicaciones de cartulina
- Prototipos de cajas de empaque y cajas de corta tirada — muestree una caja antes de comprometer una matriz.
- Forros de cajas rígidas y de regalo — forros relievados que se doblan limpiamente sobre un cuerpo de cartón gris.
- Tarjetas de exhibición en retail y letreros de estantería — tarjetas de corte de beso con contornos precisos.
- Cubiertas de libros y sobrecubiertas — material relievado que se dobla hacia el lomo.
- Invitaciones y tarjetas fotográficas — cortes de contorno detallados sin desgarros.
Aplicaciones de cartón gris
- Construcción de cajas rígidas — paneles ranurados en V que pliegan en paredes de caja nítidas y duraderas.
- Cubiertas de archivadores y portafolios — cubiertas duras y relievadas con ángulos consistentes.
- Tableros de rompecabezas y juegos — sustratos rígidos cortados a forma.
- Expositores POP y de exhibición — piezas estructurales que mantienen la forma en la estantería.
- Insertos y separadores de empaque — calces a medida cortados desde una hoja plana.
Cómo Elegir el Modelo LDCUT Correcto para Cartulina y Cartón Gris
Los modelos LDCUT se emparejan por capacidad de producción, no por una escalera rígida. Para empaque de cartulina y cartón gris, el emparejamiento funciona así:
| Par de modelos | Posicionamiento de capacidad | Ventaja de automatización | Ideal para |
|---|---|---|---|
| L10 & K10 | Producción automatizada + trabajo pesado | Ajustador automático de herramienta por doble IR, sistema de lubricación automática, cámara CCD estándar | Líneas de caja y tarjeta de alto volumen |
| L8 & K8 | Muestreo + tiradas medias | Cámara CCD, huella compacta, mismo ecosistema de herramientas | Talleres de prototipos, empaque de corta tirada |
Apúntese a la L10 y la K10 cuando el trabajo es producción de empaque automatizada y repetible: el ajustador automático de herramienta por doble IR elimina errores manuales de altura de herramienta entre tiradas, el sistema de lubricación automática mantiene el sistema de movimiento lubricado durante turnos largos, y la cámara CCD estándar gestiona el registro óptico en hojas impresas. Elija la K8 y la L8 cuando el trabajo es muestreo, empaque boutique o tiradas medias donde una huella más pequeña y cambios más rápidos importan más que el volumen sin supervisión.
La línea completa de cinco modelos —incluida la serie de husillo G6 para plásticos rígidos y acrílico— se detalla en la página de productos.
Corte por Cuchilla vs. Láser para Papel Cartón
Para cartulina y cartón gris, una cortadora por cuchilla oscilante y arrastre es la opción más segura que el láser:
- Sin bordes quemados: el calor del láser puede dorar o rizar los bordes del papel; la cuchilla deja un corte limpio.
- Sin humos tóxicos: cortar material estucado o impreso evita quemar tintas y emisiones.
- Relieve y ranurado en V: solo una plataforma de cuchillas multi-cabeza puede cortar y relievar/ranurar en una sola pasada.
El láser sigue teniendo su lugar para grabado fino en sustratos rígidos, pero para empaque estructural de papel cartón la plataforma de cuchilla es la herramienta de trabajo práctica.
Preguntas Frecuentes (FAQ)
P1: ¿Cuál es la diferencia entre el corte de cartulina y el de cartón gris?
A: La cartulina es un papel más delgado, que normalmente se maneja con la cuchilla arrastre DCT para cortes limpios totales o de beso (aprox. 0,1-3 mm) y el cabezal de relieves CCT para las líneas de plegado. El cartón gris es un papel rígido más grueso usado en cajas rígidas; se ranura con el cabezal de corte en V VCT para que pliegue en paredes nítidas y luego se relieva con CCT. Ambos materiales se procesan en la misma plataforma plana LDCUT con cabezales intercambiables.
P2: ¿Qué cabezal debo usar para cortar cartulina sin desgarrarla?
A: Use la cuchilla arrastre DCT para cartulina fina (0,1-3 mm) porque su rotación de 360 grados sigue contornos complejos sin desgarros. Combínela con el cabezal de relieves CCT para las líneas de plegado. La cuchilla oscilante EOT es estándar en todas las máquinas de las series K/L de LDCUT y procesa materiales más gruesos y mixtos.
P3: ¿Puede una cortadora digital fabricar cajas rígidas a partir de cartón gris?
A: Sí. El cabezal de corte en V VCT crea ranuras en V precisas en el cartón gris para que el panel pliegue en paredes de caja rígida nítidas sin agrietar la superficie, y el cabezal de relieves CCT añade las líneas de plegado. LDCUT lo combina con una cámara CCD para posicionamiento óptico, manteniendo cada componente de cartón gris alineado con sus marcas de registro impresas.
P4: ¿Qué modelo de LDCUT es mejor para producción de empaque?
A: Para líneas de empaque automatizadas de alto volumen, la L10 y la K10 son el par adecuado: añaden un ajustador automático de herramienta por doble infrarrojo (Double IR Auto Tool Setter), un sistema de lubricación automática y una cámara CCD estándar sobre las capacidades base. Para muestreo y tiradas medias, la K8 y la L8 cubren prototipos y lotes más cortos de cajas en el mismo ecosistema de herramientas.
P5: ¿Qué tan preciso es el corte de cartulina y cartón gris?
A: Las cortadoras planas LDCUT usan posicionamiento óptico con cámara CCD para alinear los cortes con las marcas de registro impresas, lo que mantiene paneles de caja y tarjetas de exhibición dimensionalmente consistentes a lo largo de la tirada. La precisión de corte es suficiente para paredes de caja rígida, tarjetas de exhibición en retail y relieves de plegado de precisión.
Conclusión
Una máquina de corte de cartulina y cartón gris diseñada para este fin convierte el empaque de un proceso manual dependiente de matrices en un flujo de trabajo flexible y repetible. Combine los cabezales DCT/CCT/VCT con el sustrato, empareje el modelo con su volumen —L10/K10 para producción automatizada, K8/L8 para muestreo y tiradas medias— y cubrirá todo, desde prototipos de caja hasta líneas de caja rígida, en una sola plataforma.
Si está dimensionando una línea de empaque de cartulina o cartón gris, hable con nuestro equipo de ingeniería. Recomendamos una configuración según su combinación real de materiales y su perfil de pedidos, y podemos organizar una demostración con sus muestras. Solicite una cotización hoy.
